Prikladno za radijator generatora Cummins

Prikladno za radijator generatora Cummins Proizvođači

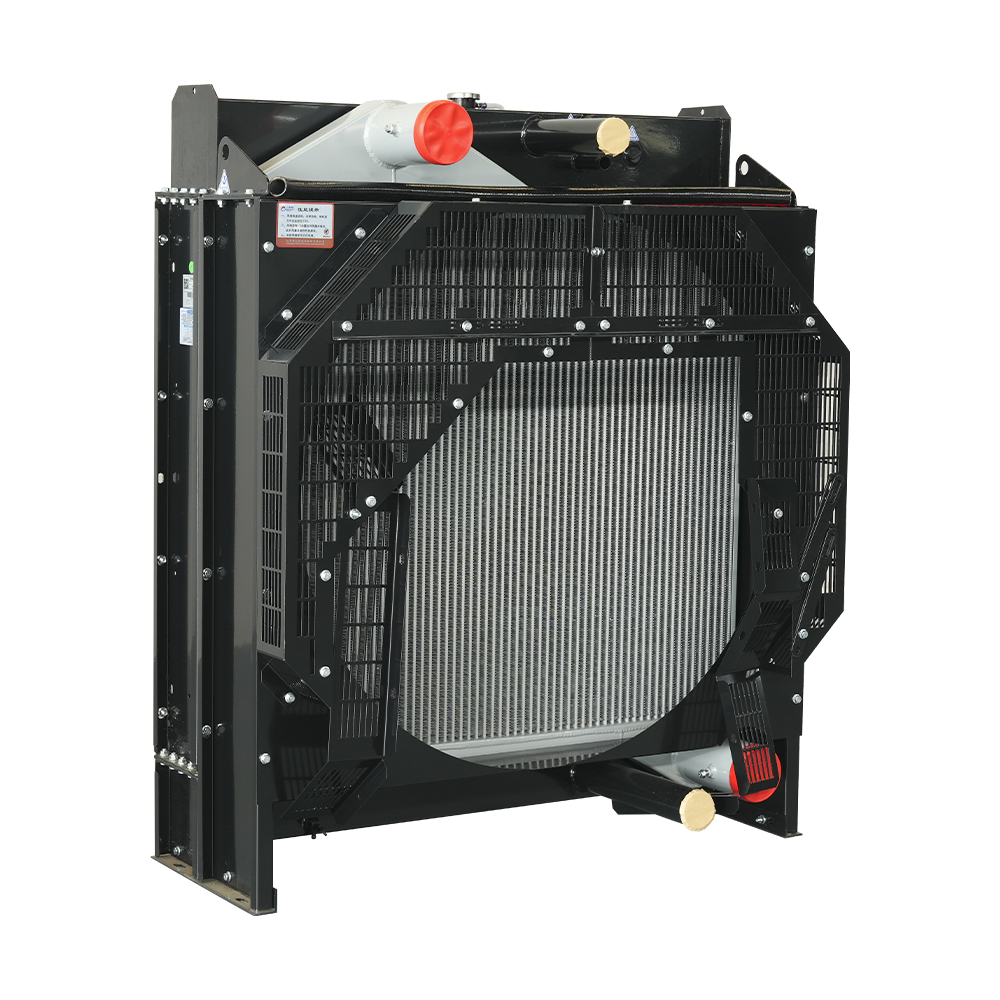

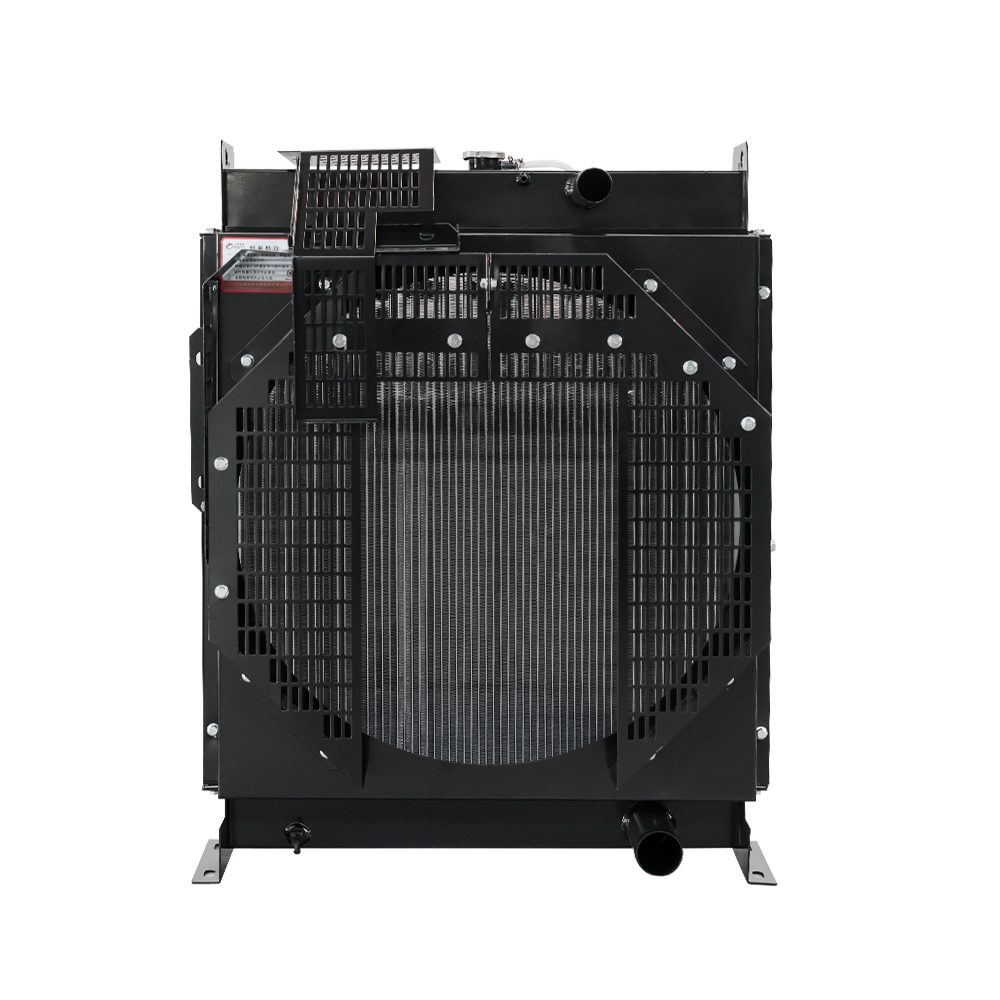

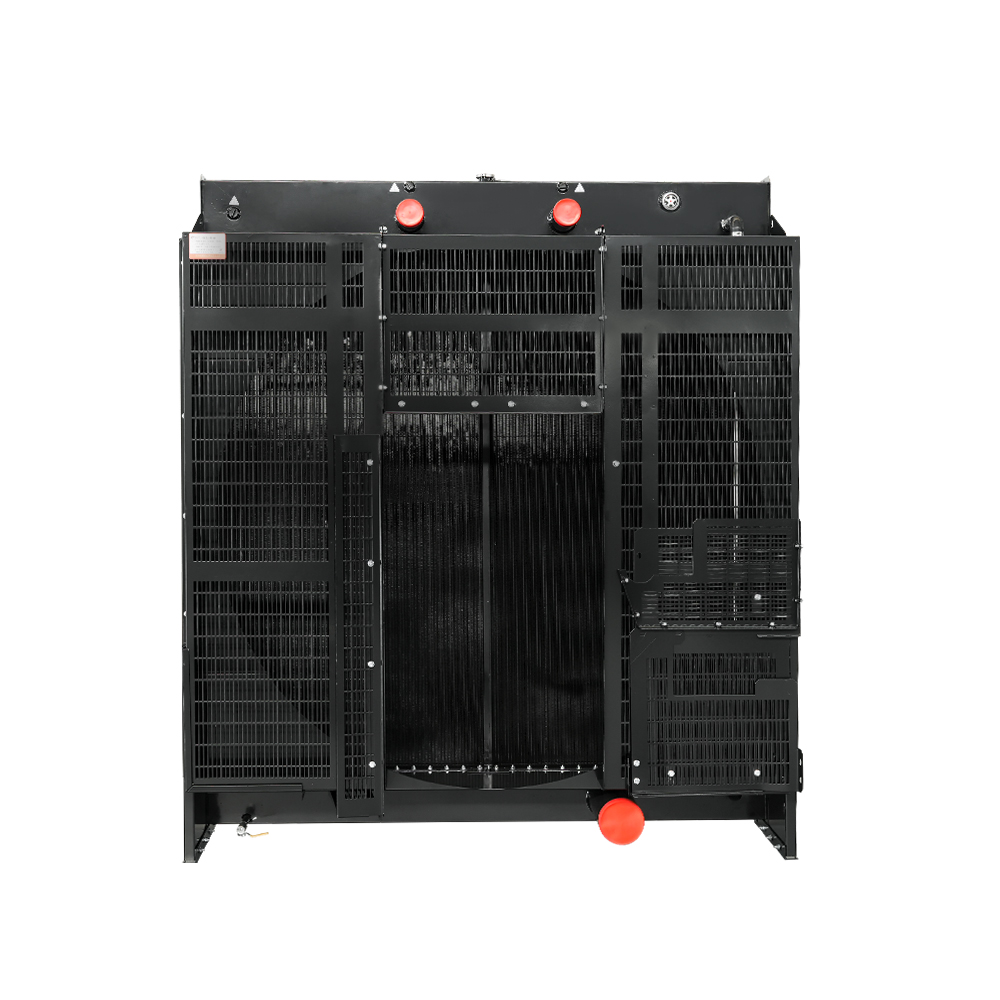

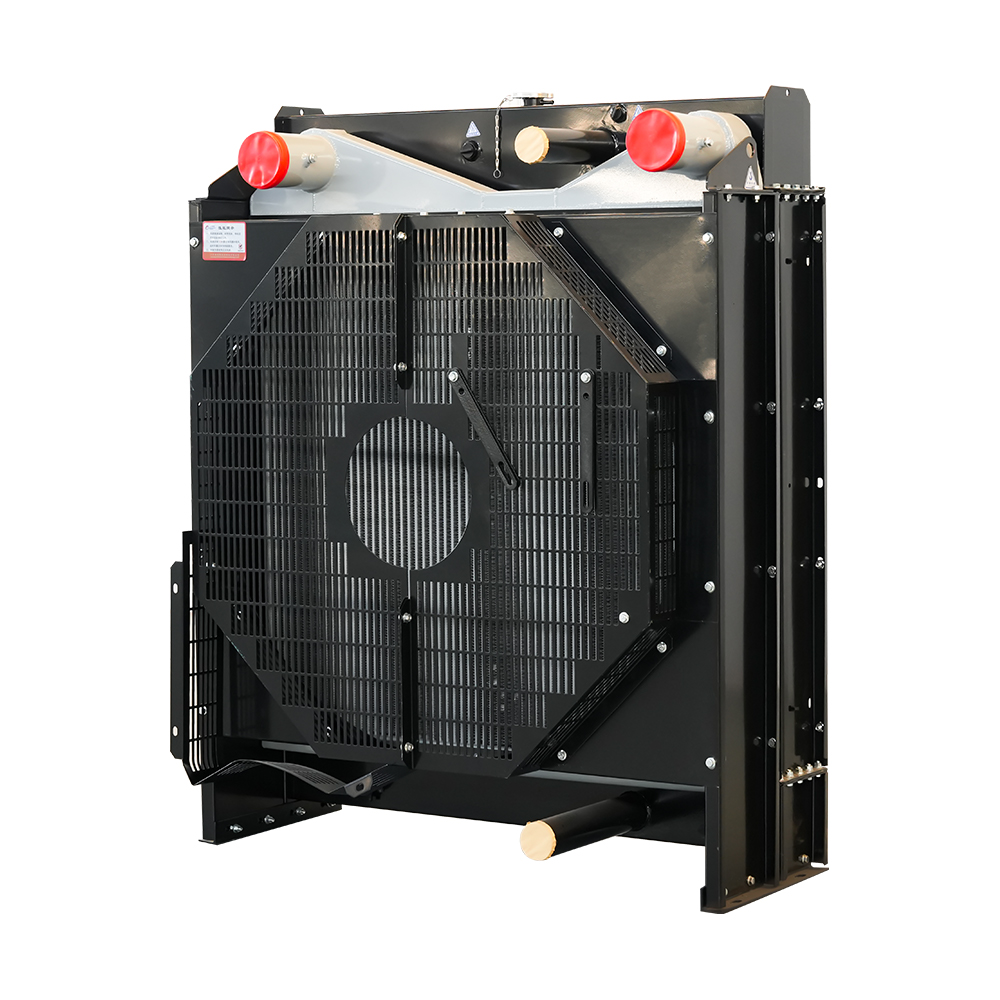

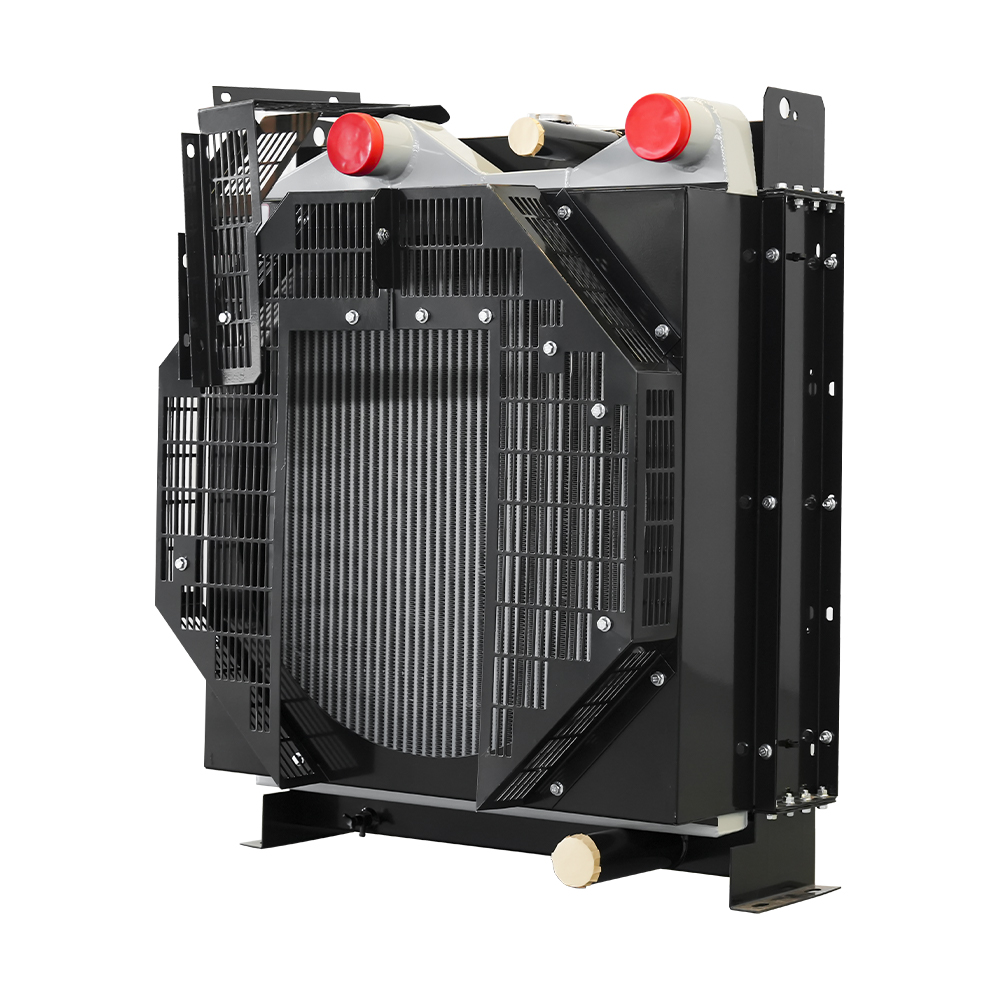

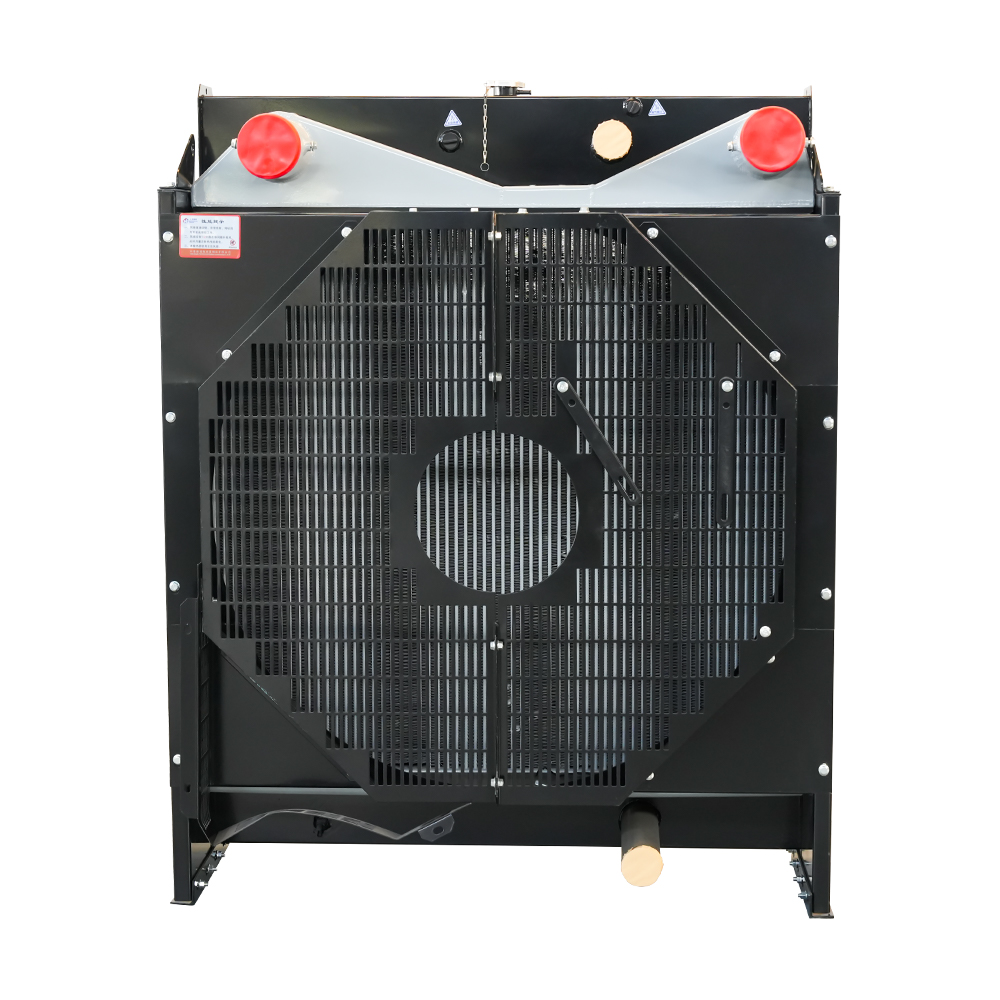

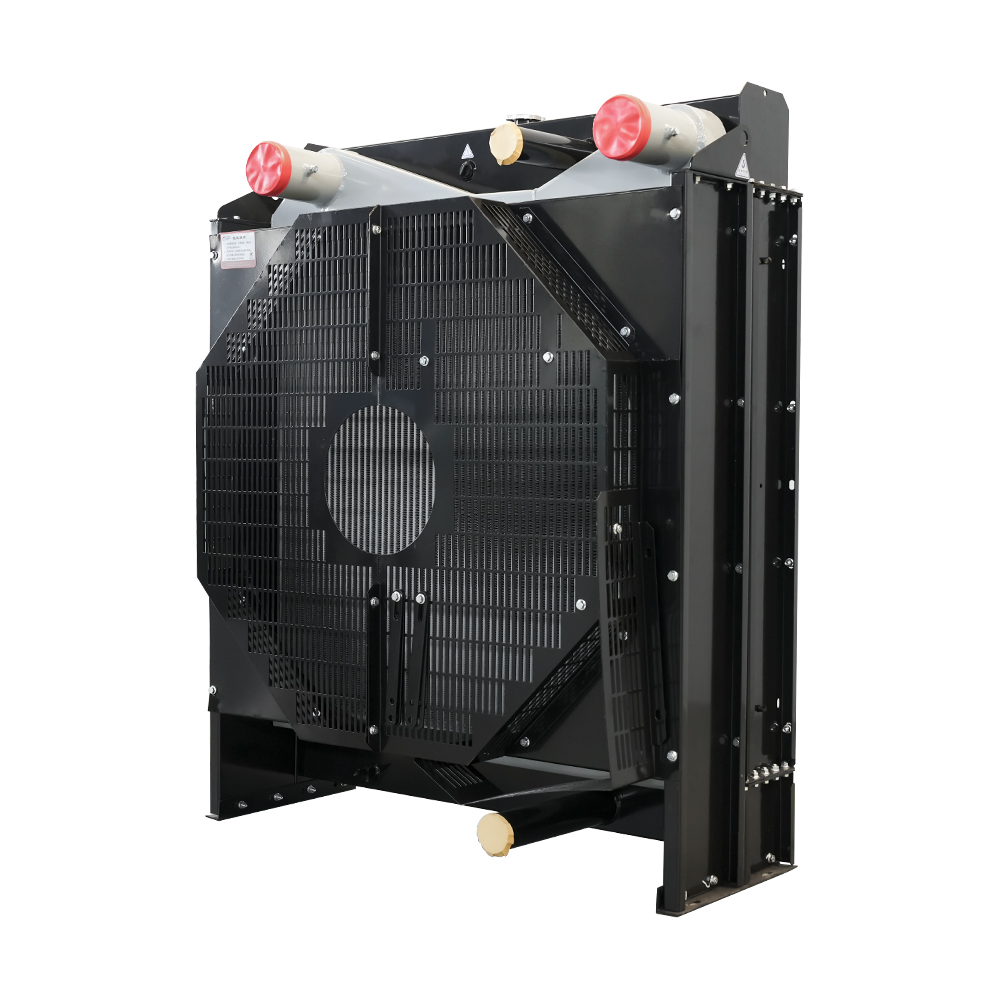

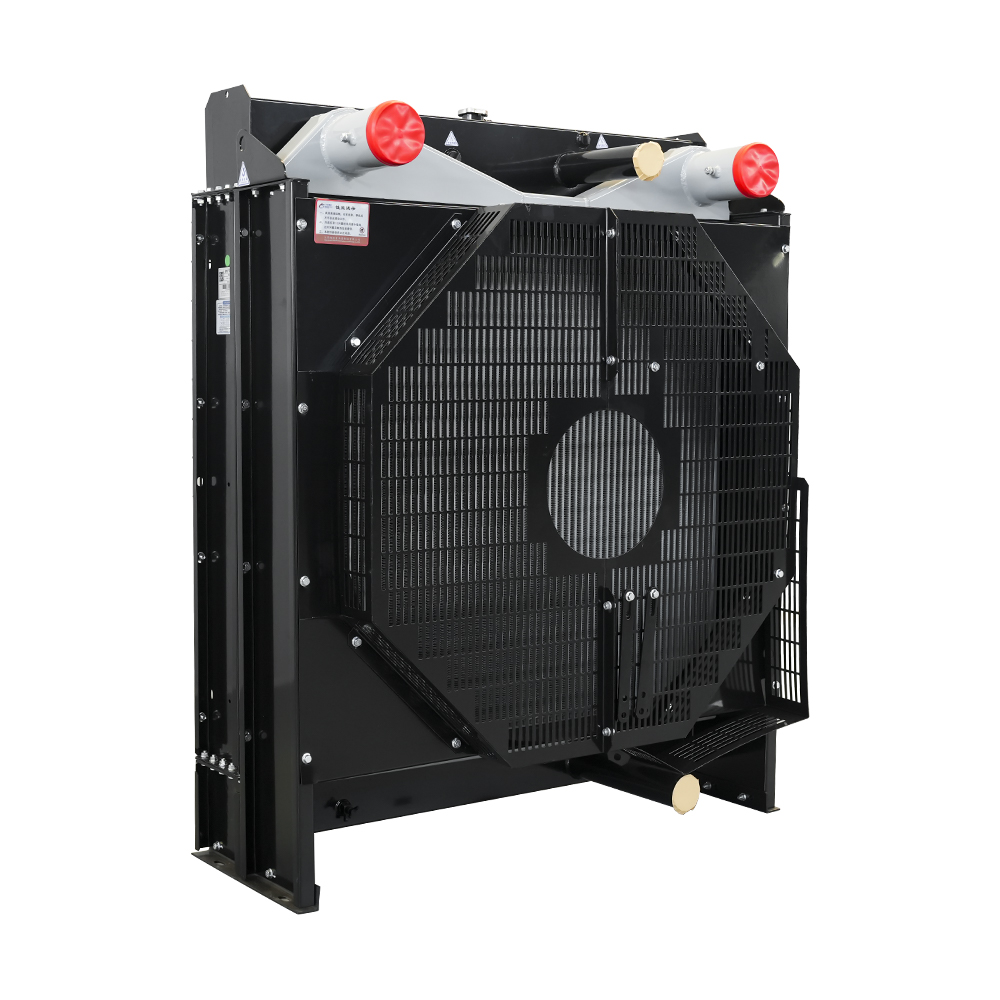

Cummins Generator Radiator je rashladni sustav visokih performansi dizajniran za Cummins dizel generatore koji rade u industrijskim, komercijalnim, pomorskim i hitnim pripravnim aplikacijama. Nudimo radijatore s aluminijskom i bakrenom jezgrom, omogućujući kupcima da odaberu idealno rješenje za svoje specifične potrebe hlađenja, izdržljivosti i proračuna.

br. Model Dimenzije ugradnje
Promjer* Središnja visina 		Dimenzije radijatora
Visina*Širina*Debljina 		vode
Kapacitet
（L） 		Vrućina
Rasipanje
Površina
（M²）
1 4BT3.9-G2 Φ515*415 778*620*199 7.4 19.1
2 4BTA Φ560*459 mm 932*766*457*345 mm 12.4 18.3
3 4BTA3.9-G13 Prednja cesta 650*1026*225 mm 15.6 26.9
4 4BTA-D Motorni pogon 972*766*582MM 13.5 31.7
5 6BTA Φ640*489 mm 992*766*515*440 mm 13.2 19.9
6 6BTAA Φ645*489 mm 992*816*589*450 mm 16.1 21.4
7 6BTAA-D Motorni pogon 1175*1006*744 mm 27.5 32.7
8 6BTA-D Motorni pogon 1095*906*677 mm 24.5 32.7
9 6CTA Φ690*559 mm 1153*800*405*370 mm 17.1 31.9
10 6CTAA φ810*622 mm 1215*956*629 mm 31 38.6
11 6CTAA8.3-G9-D Motorni pogon 1395*1056*744 mm 32.4 74.9
12 6CTA-D Motorni pogon 1095*906*677 mm 25.8 45.8
13 6LTAA Φ792*621 mm 1215*956*559*379 mm 31 38.6
14 6LTAA9.5-G1 Φ850*691 mm 1395*1056*639*434 mm 32.4 74.9
15 6LTAA9.5-G1-D Motorni pogon 1395*1056*744 mm 34 93.3
16 6ZTAA13-G3 φ1000*676 mm 1341*1110*418 mm 21.1 67.9
17 6ZTAA13-G4 Φ1040*793 mm 1665*1256*545*380 mm 48.3 150.8
18 6ZTAA13-G4-D Motorni pogon 1575*1286*1135 mm 48.4 152
19 F2.8-G3 φ520*400 mm 788*626*239 mm 8.8 17.8
20 HC2627-G-D Motorni pogon 1845*1577*715 mm 60.1 138.8
21 K50N-G10-D Motorni pogon 2674*2619*1414 mm 306.7 464.5
22 KTA19-G4 Φ1100*774 mm 1573*1256*737*464 mm 42 57.3
23 KTA19-G8 Φ1100*774 mm 1590*1255*736*465 mm 45.4 99.3
24 KTA19-P750 Φ1100*774 mm 1590*1256*737 mm 49.9 152
25 KTA19-P840 Φ1280*951 mm 1895*1456*980*578 mm 104.3 138.8
26 KTA38-G(G2) Φ1360*991 mm 1975*1756*672*422 mm 84.7 129.5
27 KTA38-G2A Φ1556*991 mm 1970*1756*579 mm 88.3 179.7
28 KTA38-G5 Φ1556*991 mm 1997*1756*630 mm 88.3 179.7
29 KTA38-G9 Φ1556*991 mm 2075*1756*672572 mm 93.6 233.9
30 KTA50-G12 Φ1740*1120 mm 2249*2169*1134*686 mm 213.1 307.8
31 KTA50-G15-P Φ1740*1170 mm 2344*2219*1114 mm 218.4 409.6
32 KTA50-G16A Φ1840*1270 mm 2534*2269*1184*734 mm 280.6 378
33 KTA50-G3 Φ1570*1075 mm 2176*2019*767662 mm 100 220.1
34 KTA50-G3-D Četiri motora 2164*2019*848 mm 97.5 311.4
35 KTA50-G8 Φ1556*1110 mm 2240*2115*894*840 mm 238.1 284.3
36 KTA50-G8-D Motorni pogon 2238*2243*1025 mm 237.9 307.8
37 KTA50-GS8-P Φ1630*1030 mm 2144*2215*1159 mm 200.7 290.9
38 KTAA19-G5 Φ1120*921 mm 1850*1450*640 mm 66.3 212.4
39 KTAA19-G7 Φ1150*815 mm 1799*1406*806*540 mm 74.5 123.7
40 KTAA19-G7-8 Φ1150*815 mm 1773*1520*822*422 mm 81.8 122.6
41 KTAA19-P818 φ1150*861 mm 1820*1406*806*405 mm 71.4 123.7
42 KTAA38-G9A Φ1560*1174 mm 2294*2119*763*511 mm 103.2 316.5
43 MTAAII-G3 Φ910*650mm 1324*1106*624*529 mm 39.4 69.5
44 MTAII-G2A Φ900*625 mm 1280*1006*606*441 mm 31.1 35.8
45 N855-DM- Φ950*761 mm 1635*1106*797*577 mm 65.1 78.8
46 NTA855-G1 Φ850*650 mm 1299*1006*586*336 mm 30 36.1
47 NTA855-G1A Φ900*656 mm 1299*1006*586*336 mm 30 36.1
48 NTA855-G2A Φ900*656 mm 1300*1006*586431 mm 30 36.1
49 NTA855-G4 Φ900*650mm 1299*1006*586*431 mm 30.9 45.1
50 NTA855-P500 Φ950*656 mm 1285*1056*586*336 mm 36.2 64.6
51 NTAA855-G7 Φ950*650 mm 1324*1106*614*529 mm 41.7 68
52 NTAA855-G7A
53 NTAA855-G7A-D φ930*716 mm 1475*1156*1090 mm 41.3 103.6
54 QSB7-G5 Φ900*646 mm 1340*1036*779*680 mm 32.2 73
55 QSK19-G11 Φ1140*951 mm 1880*1536*650*577 mm 70.7 176.4
56 QSK19-G4 Φ1140*951 mm 1880*1536*650*577 mm 67.5 145.1
57 QSK23-G3 φ1350*961 mm 1925*1576*876*525 mm 65.2 157.5
58 QSK50-G17 Φ1840*1370 mm 2695*2420*1000*920 mm 140.8 425.4
59 QSK60-G23-P Φ2020*1390mm 2714*2619*1192 mm 306.7 464.5
60 QSK60-G4-P Φ2020*1390mm 2714*2619*1205 mm 306.7 464.5
61 QSK60-G8-P Φ2020*1390mm 2714*2619*1205 mm 315.5 570.7
62 QSL8.9-G4 φ800*691 mm 1395*1126*710*450 mm 34 78.8
63 QSL9-G7 Φ900*646 mm 1340*1190*630 mm 40.2 88.7
64 QSMII-G2 Φ944*686 mm 1375*1106*504 mm 41.7 68
65 QSMII-G2-D φ930*649 mm 1348*1190*1028 mm 32.7 79.2
66 QSMII-G4 φ944*686 mm 1375*1106*624*404 mm 43.7 90.1
67 QSMII-G6 φ944*686 mm 1375*1106*624*404 mm 45.4 110.7
68 QSNT-G3 Φ945*656 mm 1320*1106*614*404 mm 39.4 69.5
69 QSNT-G4X Φ945*656 mm 1515*1256*625*415 mm 53 139.8
70 QST30-G4 φ1570*1070 mm 2144*1919*974*684 mm 166.9 203
71 QSX15-G8 φ1155*866 mm 1645*1426*700*505 mm 61.1 115.3
72 QSZ13-G2 Φ1040*793 mm 1665*1255*610*505 mm 46.9 129.5
73 QSZ13-G3 φ1040*793 mm 1665*1256*610*380 mm 44.6 106.5
74 QSZ13-G310 φ1150*811 mm 1665*1276*680*450 mm 46.9 129.5
75 QSZ13-G7 φ1150*811 mm 1665*1276*680*450 mm 44.6 106.5
76 VTA28-G5 Φ1260*961 mm 1925*1706*567 mm 72 175.3
77 VTA28-G6 Φ1460*961 mm 1925*1706*812 mm 72 175.3
78 WS---1000KW-000211000YZ Izmjenjivač topline Izmjenjivač topline Izmjenjivač topline Izmjenjivač topline
79 WS---100KW--000211000 Motorni pogon 1447*1414*1081 mm Kupljena jezgra Kupljena jezgra
80 WS---180KW-6CTA8.3-002035 Vodoravni spremnik za vodu 1159*2120*1300 mm 40.2 Kupljena jezgra
81 WS---610KW-KTA19-G8A-0002 Vodoravni spremnik za vodu 1510*2442*1910 mm Vodoravni spremnik za vodu Kupljena jezgra
82 WS---K50N-G10-000211000 Motorni pogon 2120*3706*2055 mm Kupljena jezgra Kupljena jezgra
83 WS---KT38-GA-000211000 Vodoravni spremnik za vodu 1510*2445*2065 mm Vodoravni spremnik za vodu Vodoravni spremnik za vodu
84 WS---KTA38-G5-000211000YZ Vodoravni spremnik za vodu 1515*3460*2065 mm Kupljena jezgra Kupljena jezgra
85 WS---KTA50-G16A-000211000 Vodoravni spremnik za vodu 1588*5670*2186 mm Kupljena jezgra Kupljena jezgra
86 WS---KTA50-G3-01031100JZX Vodoravni spremnik za vodu 1490*3613*2056 mm Kupljena jezgra Kupljena jezgra
87 GK---KTA19-P600-002120100 Cijevni izmjenjivač 510*820*355 mm 16 5.2
88 GK---KTA38-P830-00222100 Cijevni izmjenjivač 515*1240*350mm 20 8
89 GK---NTA855-P300-00102010 Cijevni izmjenjivač 570*605*365 mm 10 2.2
90 HBJ---1090KW-KTA38-G9-211 523*309 mm 1790*1730*580 mm 111 15
91 HBJ---1090KW-KTA38-G9-211 741*462 mm 1790*1500*580 mm 95 15
92 HBJ---1100KW-QSK38-G5-211 875*480 mm 2110*2010*500 mm Izmjenjivač topline Izmjenjivač topline
93 HBJ---1300KW-KTA50-G3-011 Izmjenjivač topline 1790*1750*580 mm Izmjenjivač topline Izmjenjivač topline
94 HBJ---150KW-6CTA-00010000 Izmjenjivač topline 1200*970*530 mm Izmjenjivač topline Izmjenjivač topline
95 HBJ---2000KW-QSK60-G8-211 Izmjenjivač topline 2110*2010*642 mm 136 Kupljena jezgra
96 HBJ---200KW-NTA855-G2A-00 Izmjenjivač topline 1110*850*480 mm Izmjenjivač topline Izmjenjivač topline
97 HBJ---400KW-KTA19-G8-0001 Izmjenjivač topline 1500*1340*5351 mm Izmjenjivač topline Izmjenjivač topline
98 HBJ---400KW-KTA19-P600-00 Izmjenjivač topline 1500*1340*535 mm Izmjenjivač topline Izmjenjivač topline
99 HBJ---400KW-KTA19-P680-00 Izmjenjivač topline 1500*1340*535 mm Izmjenjivač topline Izmjenjivač topline
100 HBJ---610KW-KTA19-G8A-000 Izmjenjivač topline 1540*1200*624 mm Izmjenjivač topline Izmjenjivač topline
101 HBJ---KT38-GA-211011000 Izmjenjivač topline 1790*1500*580 mm Izmjenjivač topline Izmjenjivač topline
102 HBJ---KTA38-G5-21101100 Izmjenjivač topline 1790*1500*580 mm 95 15
103 HBJ---KTA38-G9E-211011000 730*525 mm 1860*1830*675 mm 163 15㎡
104 HBJ---KTA50-G16A-21101100 Izmjenjivač topline 1860*1830*745 mm Izmjenjivač topline Izmjenjivač topline
105 HBJ---KTA50-G7E-211011000 730*525 mm 1860*1830*748 mm 171 26.3
106 HBJ---KTA50-GS8-211011000 Izmjenjivač topline 1860*1830*675 mm Izmjenjivač topline Izmjenjivač topline
107 HGK---1000KW-KTA38-G5-100 Izmjenjivač topline 1850*1750*600 mm Izmjenjivač topline Izmjenjivač topline
108 HGPBJ---450KW-QSX15-G8-10 Izmjenjivač topline 1600*1200*635 mm Izmjenjivač topline Izmjenjivač topline
109 HGPBJ---6LTAA8.9-10004000 Φ1*1 mm 1550*1070*5351 mm 70 15
110 HGPBJ---KTAA19-P673-10004 Izmjenjivač topline 1710*1480*555 mm Izmjenjivač topline Izmjenjivač topline
111 HGPBJ---KTAA19-P818-10004 326*590 mm 1710*1480*555 mm 99.5 4
112 HGPBJ---QSM11-G1-10004010 Izmjenjivač topline 1500*1200*500 mm Izmjenjivač topline Izmjenjivač topline
113 HGPBJ---QSNT-G3-100040100 414*416 mm 1681*1480*545 mm 89 4
114 HGPGK---180KW-6BTAA-01130 Izmjenjivač topline 1354*1000*475 mm Izmjenjivač topline Izmjenjivač topline
115 HSKBJ---300KW-QSL8.9-2010 Izmjenjivač topline 1640*1200*560 mm Izmjenjivač topline Izmjenjivač topline
116 HSKBJ---500KW-QSX15-G8-20 Izmjenjivač topline 1611*1500*714mm 100 30
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
O Weichuang

Od naših početaka u proizvodnji generatorskih agregata i radijatora 2003. godine, sada smo proširili poslovanje na više od 30 zemalja s više od 250 zaposlenika. Kao etablirano poduzeće za istraživanje i razvoj te proizvodnju radijatora za generatorske agregate, OEM Prikladno za radijator generatora Cummins Proizvođači i Prikladno za radijator generatora Cummins Dobavljači, upravlja s dvije standardizirane proizvodne baze koje se prostiru na više od 60.000 četvornih metara. S tehničkim timom od više od 50 glavnih inženjera, izgradili smo sveobuhvatan industrijski sustav koji pokriva istraživanje i razvoj, proizvodnju i testiranje, postižući godišnji proizvodni kapacitet od 150.000 jedinica/kompleta. Kao Prikladno za radijator generatora Cummins Tvornica, profesionalna napredna oprema za proizvodnju limenih radijatora osigurava kvalitetu proizvoda, visoku učinkovitost i jamstvo isporuke.

Povratne informacije

Novosti i informacije

Cummins radijatori generatora: potpuna pokrivenost serije

Proizvodimo i isporučujemo precizno konstruirane radijatore za sve glavne serije Cumminsovih generatorskih motora — od kompaktnih jedinica serije B do QSK platformi megavatne klase. Svaki radijator dizajniran je tako da odgovara specifičnom profilu odbijanja topline, konfiguraciji kruga rashladne tekućine i zahtjevima za ugradnju ciljanog modela motora. Ispod je pregled serije po seriju koji će vam pomoći da prepoznate pravo rješenje za hlađenje.

Serija B & Serija C — 17 do 275 kVA

Serije B (4BT, 4BTA, 6BTA, 6BTAA) i Serije C (6CTA, 6CTAA) su među najčešće rasprostranjenim Cummins motorima u komercijalnim agregatima. Obično se koriste radijatori serije B konfiguracije ventilatora s remenskim pogonom montirane na motor s aluminijskim ili bakreno-mjedenim jezgrama. Motori serije C uvode naknadno hlađenje s turbopunjačem, zahtijevajući hladnjake s sekcije integriranog hladnjaka punjenja zraka (CAC). ili odvojenu jezgru naknadnog hladnjaka.

Ključni faktori odabira za ovaj asortiman uključuju kompatibilnost promjera ventilatora, veličinu priključka gornjeg i donjeg spremnika te je li instalacija otvorena ili zatvorena. Dostupne su varijante s motornim (daljinskim) pogonom za unutarnju upotrebu ili postavljanje u kontejnere gdje usmjeravanje protoka zraka mora biti odvojeno od odjeljka motora.

Pokriveni modeli: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 i varijante s motornim pogonom.

Serije F & Serije Z — Kompaktne i modularne platforme

Serija F (F2.8) dizajnirana je za primjenu u lakim uvjetima i za iznajmljivanje generatora kompaktan otisak i brza implementacija su prioriteti. Njegov paket radijatora dimenzionalno je ograničen, zbog čega je precizno dimenzioniranje jezgre i pristajanje plašta kritično kako bi se izbjegli gubici recirkulacije.

Motori serije Z (6ZTAA13) pokreću generatore snage 400–550 kVA i imaju veća opterećenja odbijanja topline koja zahtijevaju jezgre radijatora većeg formata s produženom dubinom rebra . Dostupne su konfiguracije s ventilatorom i motorom. Radijator s motornim pogonom 6ZTAA13-G4-D, na primjer, ima omotač od 1575×1286×1135 mm i 152 m² područja rasipanja topline .

Pokriveni modeli: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

Serija L — 6LTAA9.5 (275–400 kVA)

Serija motora 6LTAA9.5 ima konfiguraciju s turbopunjačem i naknadnim hlađenjem koja proizvodi a zahtjev za hlađenje s dva kruga : vodeno hlađenje plašta i zasebni krug punjenja zraka niske temperature. Radijatori za ovu seriju moraju isporučiti dovoljnu površinu jezgre za oba kruga bez prekoračenja ograničenja montažne ovojnice.

Radijator s ventilatorom 6LTAA9.5-G1 doseže područje rasipanja topline od 74,9 m² , dok verzija na motorni pogon to proširuje na 93,3 m² — prikladno za instalacije u visokoj okolini ili smanjenoj nadmorskoj visini.

Pokriveni modeli: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

Serija N — NTA855 & NTAA855 (350–500 kVA)

Motori serije N (NTA855, NTAA855) dokazani su radni konji s dugim hodom i velikim protokom rashladnog sredstva. Njihovi radijatori karakteriziraju veliki promjer ventilatora (Φ850–Φ950 mm) i veliki kapacitet vode (30–65 L) , neophodan za stabilnu toplinsku regulaciju pod kontinuiranim glavnim pogonom.

Za aplikacije koje zahtijevaju daljinsku instalaciju - kao što su generatori u kontejnerima ili generatorske sobe - dostupne su konfiguracije vodoravnog spremnika vode s motorom (WS-tip), koje omogućuju postavljanje radijatora do nekoliko desetaka metara od motora. Dimenzioniranje cijevi i statička visina moraju se pažljivo izračunati da ostane unutar mogućnosti tlaka pumpe rashladne tekućine motora.

Pokriveni modeli: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

Serija KTA19 — 400–700 kVA

Motori KTA19 i KTAA19 su naknadno hlađene jedinice s turbopunjačem velike snage i značajna toplinska opterećenja međuhladnjaka zahtijevaju posvećeno upravljanje. Radijatori s ventilatorom u ovoj seriji koriste ventilatore promjera do Φ1150 mm i postižu područja rasipanja topline u rasponu od 57,3 m² (KTA19-G4) do 212,4 m² (KTAA19-G5) , ovisno o varijanti.

Za primjene crpki s glavnom snagom (KTA19-P600 do P840), sklopovi radijatora udaljenog tipa i vodoravnog spremnika vode pružaju fleksibilnost instalacije uz održavanje punog toplinskog kapaciteta. Dostupne su i opcije izmjenjivača topline (ljuska i cijev) za zatvorene sustave hlađenja.

Pokriveni modeli: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, plus WS i HBJ varijante daljinskog tipa.

Serija KTA38 — 800–1400 kVA

Serija KTA38 predstavlja jedan od Cumminsovih najzahtjevnijih toplinskih izazova u rasponu ispod megavata. Može se približiti potpuno odbacivanje topline pri punom opterećenju 800–1000 kW , zahtijevajući sklopove radijatora s promjerom ventilatora do Φ1556 mm i područjima rasipanja topline koja dosežu 233,9 m² (KTA38-G9) .

Na zalihama su i konfiguracije s ventilatorom i s motorom. Za podatkovne centre, rudarska mjesta i postrojenja za naftu i plin gdje su generatori instalirani u zatvorenom prostoru, udaljeni vodoravni radijatori spremnika vode (WS-tip) i pločasti izmjenjivači topline (HBJ-tip) pružaju potreban toplinski kapacitet s fleksibilnim udaljenim postavljanjem — do udaljenosti od više metara od motora.

Pokriveni modeli: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, plus WS i HBJ daljinski i varijante izmjenjivača topline.

Serija QSK — 1000 kW do 4500 kW

QSK platforma (QSK19, QSK23, QSK50, QSK60) napaja kritične generatore velikog kapaciteta u bolnicama, podatkovnim centrima, rudarskim postrojenjima i offshore platformama. U ovoj mjeri, ukupno odbacivanje topline može premašiti 2-4 MW po jedinici , čineći dizajn rashladnog sustava inženjerskom vježbom na razini projekta.

Hladnjaci za QSK motore najveći su u našem Cummins portfelju. Radijator QSK60-G8-P, na primjer, ima a Omotnica 2714×2619×1205 mm, kapacitet vode 315,5 L i 570,7 m² površine rasipanja topline — što ga čini jednim od toplinski najintenzivnijih pojedinačnih radijatora u primjenama generatora. Dostupne su konfiguracije pogona s četiri motora za maksimalni protok zraka i pouzdanost redundancije.

Pokriveni modeli: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

Serije QSB / QSL / QSX / QSZ — QS platforma (30–900 kVA)

Platforma QS (Quantum System) pokriva široki spektar snage kroz elektronički upravljane motore usklađene s emisijama. Njihovi integrirani sustavi upravljanja gorivom i toplinom često rezultiraju više temperature punjenja i precizniji zahtjevi za temperaturu rashladnog sredstva u usporedbi s mehaničkim prethodnicima.

  • QSB7-G5: Promjer ventilatora Φ900 mm, 73 m² područje disipacije topline — pogodno za generatore klase 200 kVA.
  • QSL8.9-G4 / QSL9-G7: Platforma L9 srednje klase; opcije s ventilatorom i motorom s 78,8–88,7 m² disipacijske površine.
  • QSX15-G8: X15 platforma visokog učinka; 115,3 m² disipacijske površine, promjer ventilatora Φ1155 mm.
  • QSZ13-G2/G3/G7/G310: Z13 platforma koja pokriva 450–600 kVA; područje odvođenja topline 106,5–129,5 m².

Svi radijatori serije QS dizajnirani su sa specifikacijama peraja jezgre optimiziranim za motor certificirana ograničenja temperature rashladnog sredstva , osiguravajući održavanje sukladnosti bez odstupanja u nazivnim uvjetima okoline.

Serija VTA — V-konfiguracija visokog izlaza (500–1200 kVA)

Arhitektura V-bloka motora VTA28 stvara specifične zahtjeve za distribuciju rashladnog sredstva. Radijatori moraju biti isporučeni simetrično strujanje kroz obje strane cilindara kako bi se spriječila toplinska neravnoteža. Radijatori VTA28-G5 i VTA28-G6 imaju promjere ventilatora od Φ1260–Φ1460 mm i područja rasipanja topline od 175,3 m² , s dubokim jezgrama za podnošenje kombiniranih toplinskih opterećenja plašta vode i hladnjaka ulja karakterističnih za velike V-motore.

Pokriveni modeli: VTA28-G5, VTA28-G6.

Serija MTA — rješenja za hlađenje brodova

Brodski agregati temeljeni na MTA (Marine Turbocharged Aftercooled) motorima rade u okruženjima u kojima su tradicionalni radijatori hlađeni zrakom nepraktični. Naši MTA radijatori dizajnirani su kao jacket water izmjenjivači topline hlađen morskom vodom ili krugovima sirove vode. Opcije materijala uključuju snopove cijevi od kupronikla za otpornost na slanu vodu i elemente od titana za agresivna okruženja na moru.

Ispravna brzina protoka morske vode i veličina cjedila ključni su za održavanje čistih površina za prijenos topline. Svi modeli MTA izmjenjivača topline u skladu su sa zahtjevima za termostatske ventile koji su potrebni za spriječiti mokro slaganje i kondenzaciju tijekom rada s malim opterećenjem.

Pokriveni modeli: MTAII-G2A, MTAAII-G3.

Serija QSNT — Platforme za prirodni plin i dva goriva

Cummins generatori na plinski pogon na platformi QSNT izlažu a različit toplinski profil izgaranja u usporedbi s dizelskim parnjacima, obično rade na višim temperaturama zraka za punjenje. QSNT radijatori uključuju niskotemperaturne sekcije naknadnog hlađenja za suzbijanje detonacije uz održavanje izlazne snage u različitim sastavima goriva.

Jedinice QSNT-G3 i QSNT-G4X pokrivaju promjere ventilatora do Φ945 mm s područjima rasipanja topline od 69,5–139,8 m². Dostupne su varijante udaljenog pločastog izmjenjivača topline (HGPBJ) za instalacije gdje se radijator mora odvojiti od kućišta generatora.

Pokriveni modeli: QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ daljinski tip.

Kako odabrati pravi Cummins hladnjak

Za potvrdu ispravne specifikacije radijatora za vaš projekt potrebne su sljedeće informacije:

  1. Model motora i broj modela agregata (npr. KTA19-G8, QSX15-G8) — ovo određuje podatke o odbijanju topline jezgre i priključne dimenzije.
  2. Vrsta instalacije — otvoreni skid, nadstrešnica, kontejneri ili udaljeno postavljanje — određuje hoće li se primjenjivati konfiguracija pogonjena ventilatorom ili motorom.
  3. Temperatura okoline i nadmorska visina mjesta — oba faktora utječu na kapacitet radijatora i mogu zahtijevati kompenzaciju smanjenja snage kroz veću površinu jezgre ili dodatnu snagu ventilatora.
  4. Radni ciklus — glavno napajanje, kontinuirano, stanje pripravnosti u nuždi — utječe na toplinsku granicu potrebnu u dizajnu.
  5. Posebni zahtjevi okoline — izloženost obalnoj/slanoj vodi, pustinjskim visokim temperaturama ili pučinskom moru — određuje specifikacije materijala i površinske obrade.

Naš inženjerski tim može usporediti vaš model motora s našom punom proizvodnom bazom podataka i preporučiti optimalnu konfiguraciju hladnjaka. Prilagođene dimenzije, nestandardni priključci i OEM zamjenski zahtjevi sve su unutar našeg standardnog opsega usluga.
